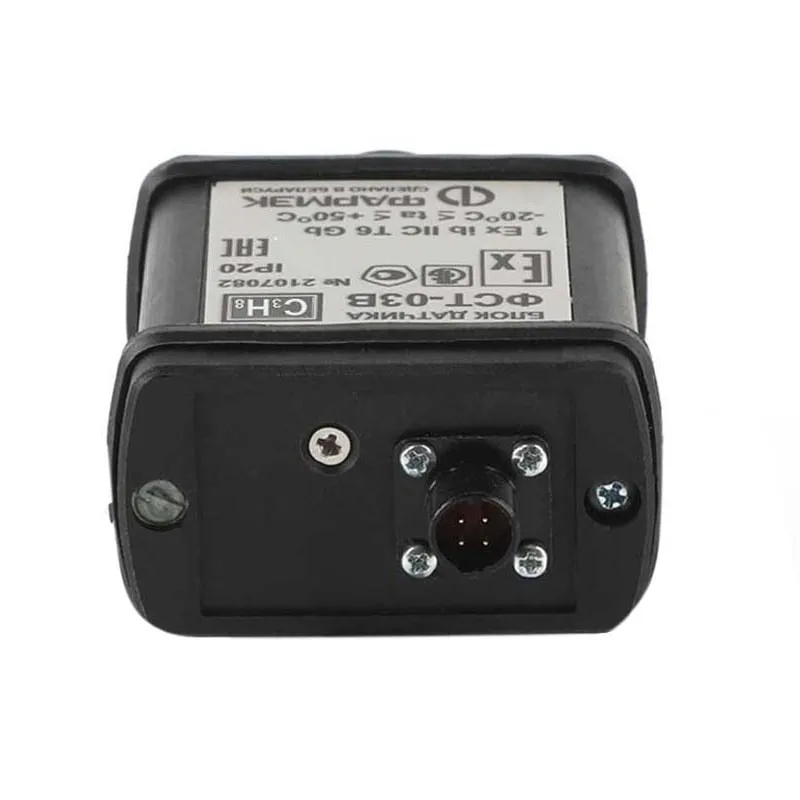

ФСТ-03В газоанализатор многоканальный взрывозащищённый стационарный
Взрывозащищённый газоанализатор ФСТ-03В – это высокотехнологичное устройство, разработанное для постоянного мониторинга концентрации различных газов в воздухе рабочей зоны. Он обеспечивает безопасность сотрудников на предприятиях, где присутствие взрывоопасных и токсичных веществ может представлять серьезную угрозу. Этот многоканальный стационарный анализатор способен контролировать уровень кислорода (O2), метана (CH4), пропана (C3H8), оксида углерода (CO), аммиака (NH3) и паров бензина, а также других горючих жидкостей.
Одной из ключевых особенностей газоанализатора ФСТ-03В является его возможность подключения до 8 выносных взрывозащищённых датчиков. Это позволяет адаптировать систему под конкретные условия эксплуатации и гарантирует высокую степень надёжности в различных производственных средах. Диффузионный способ пробоотбора обеспечивает надёжные и непрерывные измерения, что критично для быстрого реагирования в случае превышения предельно допустимых концентраций.
Основные элементы газоанализатора включают блок питания и сигнализации (БПС), который может работать на напряжении 230В или 24В. Он выполнен в общепромышленном исполнении и обеспечивает стабильную работу устройства. Выносные взрывозащищенные блоки датчиков (БД) имеют маркировку взрывозащиты 1Ex[ib]dIICT6, что гарантирует их безопасность в сложных условиях. Дополнительно, по запросу, возможно подключение блока релейного расширения (БРР), который увеличивает количество релейных выходов для управления внешним оборудованием, таким как световые и звуковые сигнализаторы, вентиляционные установки и клапаны.
Особенности взрывозащищённого газоанализатора ФСТ-03В делают его незаменимым инструментом для обеспечения безопасности на производстве. Устройство контролирует работоспособность каждого выносного датчика, что позволяет своевременно выявлять возможные неисправности. Возможность расширения числа релейных выходов через блок релейного расширения обеспечивает гибкость в управлении системами оповещения и вентиляции. Информация о загазованности может накапливаться и передаваться на внешние устройства через цифровые интерфейсы RS-232 или RS-485, что позволяет интегрировать газоанализатор в более сложные системы мониторинга.
Цифровая индикация значений концентраций газов позволяет пользователю быстро оценивать текущую ситуацию. Устройство может быть настроено на установку 2 порогов сигнализации для каждого канала измерения, что обеспечивает дополнительный уровень контроля. Встроенный газочувствительный сенсор надёжно защищен от отравления: при превышении максимально допустимой концентрации газа газоанализатор автоматически отключает датчик для предотвращения его повреждения.
ФСТ-03В работает в широком диапазоне температур от -20 до +50 °C, что делает его универсальным инструментом для использования в различных климатических условиях.
Область применения:
- Котельные и топочные установки — контроль горючих газов, таких как метан и пропан, для предотвращения аварийных ситуаций.
- Заправочные станции — мониторинг паров бензина и нефтепродуктов для обеспечения безопасности работы персонала и предотвращения загрязнения окружающей среды.
- Склады ГСМ (горюче-смазочных материалов) — контроль за содержанием опасных паров для предотвращения взрывов или отравления работников.
- Производственные предприятия — мониторинг опасных газов в производственных процессах, где используются химические вещества, включая аммиак и оксид углерода.
- Объекты по производству и хранению сжиженного газа — контроль за утечками и обеспечение безопасности на объектах, связанных с сжиженным природным газом и нефтяным газом.
- Объекты с повышенным содержанием агрессивных веществ — использование в помещениях, где присутствуют фосфор, мышьяк и другие химически активные вещества.
Метрологические характеристики газоанализатора ФСТ-03В
| Наименование характеристики | Значения |
|---|---|
| Измеряемые газы | метан (CH4), пропан (C3H8), угарный газ (CO) |
| Количество подключаемых блоков датчиков | от 1 до 8 шт |
| Диапазон измерения (показаний): | |
| - объёмной доли метана | 0 - 2,5 (0 - 5) % |
| - объёмной доли пропана | 0 - 1 (0 - 2) % |
| - массовой концентрации угарного газа | 10 - 125 (0 - 125) мг/м3 |
| Пределы допускаемой основной абсолютной погрешности измерения: | |
| - объёмной доли метана | ± 0,25 % |
| - объёмной доли пропана | ± 0,10 % |
| Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО | ± 25 % |
| Пороги срабатывания сигнализации ПОРОГ1 (ПОРОГ2): | |
| - при измерении объёмной доли метана | 1 (5) % |
| - при измерении объёмной доли пропана | 0,40 (2) % |
| - при измерении массовой концентрации угарного газа | 20 (100) мг/м3 |
Примечание: предусмотрена возможность установки порогов сигнализации потребителем в диапазоне от: 0÷5% СН4, 0÷2% С3Н8, 10÷120 мг/м3 СО.
Технические характеристики газоанализатора ФСТ-03В
| Наименование характеристики | Значения |
|---|---|
| Госповерка | есть |
| Габаритные размеры, не более: | |
| - блок питания и сигнализации | 220×160×110 мм |
| - блок датчика | 130×60×40 мм |
| Маркировка взрывозащиты: | |
| - блок питания и сигнализации | [Ех ib Gb] IIB |
| - блок датчика |
термокаталитические - 1 Ех db ib IIВ T6 Gb, электрохимические - 1 Ех ib IIB T6 Gb |
| Степень защиты оболочки прибора от попадания пыли и влаги по ГОСТ 14254 (МЭК 529): | |
| - блок питания и сигнализации | IP30 |
| - блок датчика | IP20 |
| Масса составных частей газоанализатора, кг, не более: | |
| - блок питания и сигнализации | 4,0 кг |
| - блок датчика | 0,3 кг |
| Напряжение питания БПС | от 207 до 253 В |
| от 18 до 36 В | |
| Потребляемая мощность, не более | 25 В·А |
| Параметры искробезопасных цепей БПС: | |
| - максимальное выходное напряжение U0 | 13 В |
| - максимальный выходной ток I0 | 0,25 А |
| - максимальная выходная мощность Р0 | 3,25 ВА |
| - максимальная внешняя емкость С0 | 0,25 мкФ |
| - максимальная внешняя индуктивность L0 | 0,5 мГн |
| Сопротивление линии связи с блоком датчика, не более | 20 Ом |
| Ток, коммутируемый разделительными реле, не более | 3 А |
| Напряжение, коммутируемое разделительными реле | 230 В |
| Рабочие условия эксплуатации: | |
| - диапазон рабочих температур, °C | от -20 до +50 °C |
| - относительная влажность при температуре 25 °С, %, не более | 98 % |
| - атмосферное давление, кПа | от 84 до 106,7 кПа |
| Норма средней наработки на отказ по каждому каналу с учётом технического обслуживания, не менее | 15000 часов |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации газоанализатора (c дня даты выпуска) | 18 месяцев |
| Средний полный срок службы газоанализатора | 10 лет |
Комплект поставки газоанализатора ФСТ-03В
- блок питания и сигнализации 24 В или 230 В (согласно заказу);
- блок датчика СН4 с розеткой РС4ТВ (согласно заказу);
- блок датчика С3Н8 с розеткой РС4ТВ (согласно заказу);
- блок датчика СО с розеткой РС4ТВ (согласно заказу);
- насадка;
- шнур;
- крепежный комплект;
- комплект документов.
Примечание: соединительные кабели «Блок питания и сигнализации – Блок датчика» в комплект поставки не входят.
Дополнительное оборудование к газоанализатору ФСТ-03В
- блок релейного расширения.
