Атлет 3.120Д кабелетрассоискатель

Кабелетрассоискатель Атлет 3.120Д – это современный трассопоисковый комплект, предназначенный для точного поиска и трассировки подземных коммуникаций. Он одинаково эффективно определяет местоположение кабельных линий, металлических трубопроводов и других токопроводящих объектов. Прибор позволяет в автоматическом режиме определить глубину залегания до 10 метров и измерить величину тока в линии.

В состав комплекта входит приемник-моноблок АП-019.3 с крупным ЖК-дисплеем и встроенным GPS/ГЛОНАСС модулем, а также мощный генератор АГ-120ТМ, обеспечивающий дальность работы до 10 км.

Отличительные особенности и преимущества трассоискателя Атлет 3.120Д

Приемник АП-019.3:

• современный цифровой моноблок с удобным управлением;

• визуализация трассы на экране в разных режимах отображения («Трасса», «График», «2-частоты» и др.);

• автоматический расчет глубины залегания коммуникаций;

• режим «Зонд» для работы с неметаллическими объектами при помощи внутритрубного генератора;

• возможность подключения внешних датчиков и Power Bank;

• работа при отрицательных температурах.

Генератор АГ-120ТМ:

• мультичастотный прибор (200…10000 Гц) с интеллектуальной системой подбора мощности;

• автоматическое согласование по току для стабильного результата;

• встроенный мультиметр выхода для контроля параметров;

• высокий выходной ток до 15 А и напряжение до 330 В;

• возможность работы без прямого подключения с использованием антенн и датчиков;

• устойчивость к неблагоприятным погодным условиям.

Ключевым преимуществом является сочетание высокой мощности, широкого функционала и точности измерений, что делает Атлет 3.120Д надежным инструментом для специалистов разных сфер.

Функциональные возможности приемника АП-019.3 в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

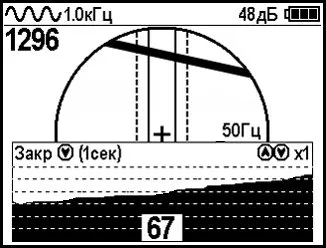

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

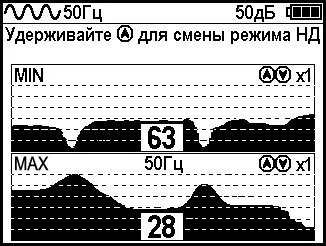

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

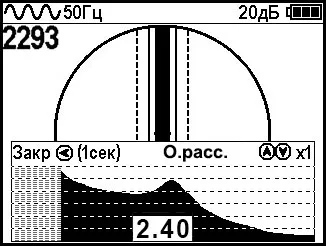

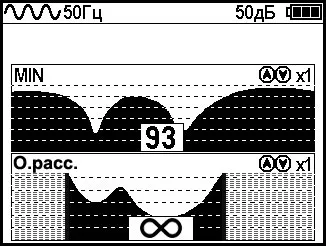

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

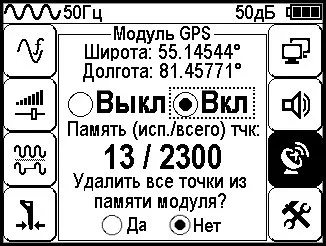

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Программа MapProgram

Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».

Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.

Системные требования к компьютеру

• Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
• Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
• Оперативная память: 1 GB RAM.
• Место на жестком диске: 300 MB of free space.

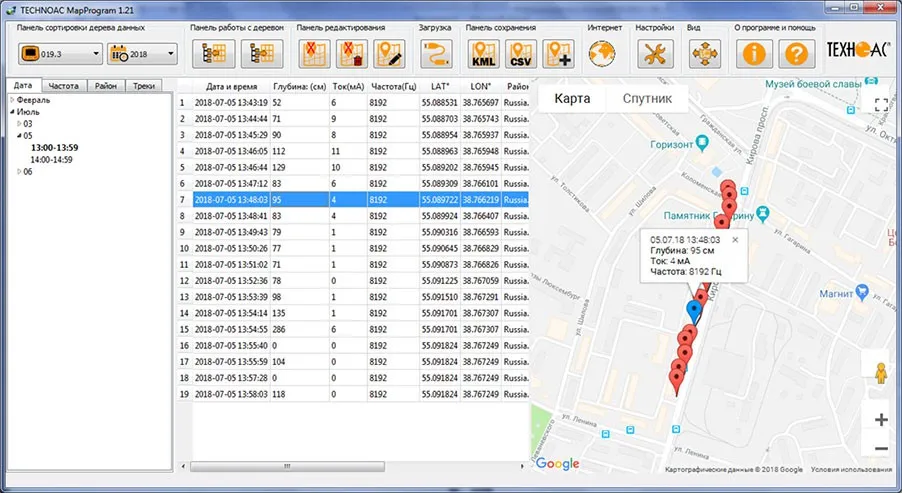

Вид окна программы MapProgram

Вся необходимая информация для работы с программой содержится в разделе "Справка".

Сферы применения трассоискателя Атлет 3.120Д

Кабелетрассоискатель Атлет 3.120Д используется для решения широкого спектра задач:

• определение глубины залегания скрытых подземных коммуникаций;

• трассировка кабелей и трубопроводов на расстояние до 10 км;

• поиск кабелей под напряжением;

• выявление мест повреждений линий и точек пересечения коммуникаций;

• обследование территории перед земляными работами;

• составление карт с использованием GPS/ГЛОНАСС координат;

• работа с неметаллическими коммуникациями при использовании дополнительного генератора.

Рекомендуемые отрасли применения:

• электросети;

• телекоммуникации;

• строительные и монтажные организации;

• ЖКХ и водоканалы;

• теплосети;

• нефтегазовый сектор;

• геодезические службы.

Таким образом, Атлет 3.120Д – это универсальный и высокоточный кабелетрассоискатель, сочетающий надежность, современный функционал и простоту эксплуатации. Он обеспечивает эффективное решение задач по поиску и трассировке коммуникаций даже в сложных условиях, что делает его незаменимым инструментом для профессионалов.
