СТМ-30М сигнализатор-газоанализатор горючих газов (Ex) стационарный
Сигнализаторы горючих газов являются важным элементом системы безопасности на промышленных объектах. Одним из наиболее эффективных и надежных решений является стационарный газоанализатор СТМ-30М, который обеспечивает высокую степень защиты от утечек и взрывов. В данном тексте мы рассмотрим ключевые характеристики и возможности этого устройства, а также его применение в различных отраслях.
Принцип действия и особенности сигнализатора горючих газов СТМ-30М
Сигнализатор СТМ-30М работает по термохимическому принципу, что позволяет ему точно определять наличие горючих газов в воздухе. Устройство поддерживает два способа отбора проб: диффузионный и принудительный, что делает его универсальным для различных условий эксплуатации.

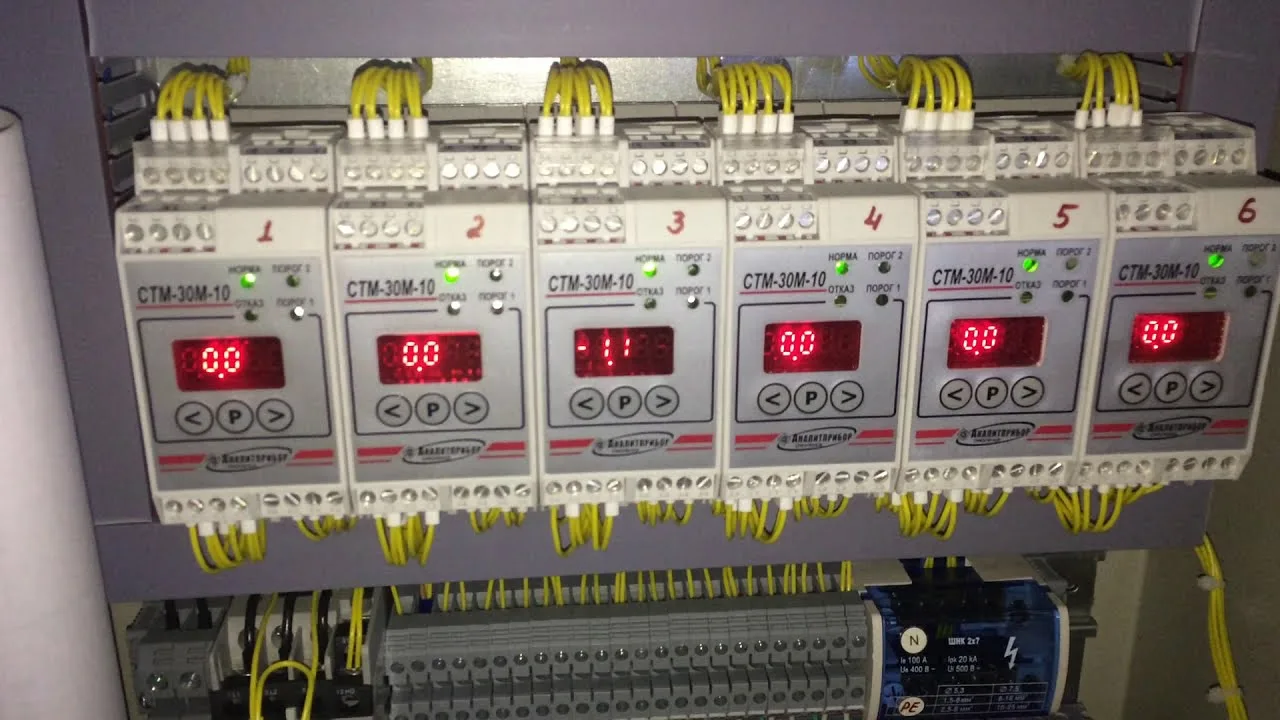

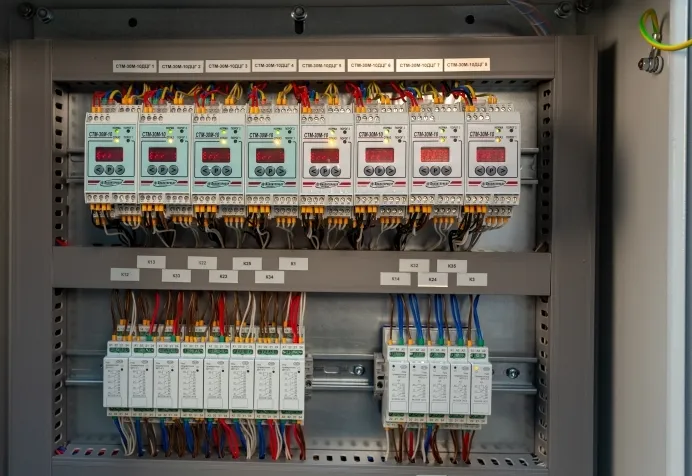

Одной из отличительных особенностей СТМ-30М является возможность установки на DIN-рейку в соответствии с типоисполнениями ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003. Это обеспечивает простоту монтажа и интеграции в существующие системы. Сигнализатор способен контролировать довзрывоопасные концентрации при температурах от -60 до +180 C, что делает его идеальным для использования в суровых климатических условиях.
СТМ-30М может контролировать более 140 различных веществ, включая такие каталитические яды, как дихлорэтан и винилхлорид. Кроме того, устройство может быть откалибровано по гексану для контроля тяжелых фракций, что значительно расширяет его возможности.
Сигнализатор также может быть интегрирован в многоканальные системы, при этом информация передается по цифровому каналу RS485, что минимизирует влияние помех. В зависимости от модификации, устройство обладает взрывозащитой типа d или I, что гарантирует дополнительную безопасность.
Сферы применения сигнализатора СТМ-30М
- Промышленность: Для контроля утечек горючих газов на производственных площадках, особенно в химической и нефтегазовой отраслях.
- Энергетика: В энергетических установках и на электростанциях для обеспечения безопасности при работе с горючими газами.
- Системы вентиляции: В вентиляционных системах для мониторинга качества воздуха и предотвращения накопления опасных газов.
Реальные случаи применения сигнализатора СТМ-30М
Сигнализаторы горючих газов СТМ-30М представляют собой надежное и высокотехнологичное решение для обеспечения безопасности на различных объектах. Их применение охватывает широкий спектр отраслей и ситуаций, что делает их незаменимыми в современных условиях.
Модификации сигнализатора СТМ-30М
| Обозначение |
Условное наименование |
Поверочный компонент |
Вид климатического исполнения по ГОСТ 15150-69 |
Количество жил кабеля связи блока сигнализации и питания с датчиком |
Наличие цифровой индикации на блоках |
Диапазон температуры окружающей среды, °С |
|||
|---|---|---|---|---|---|---|---|---|---|
|
блока сигнализации и питания (БСП) |
блока датчика (БД) |
выносного датчика (ВД) |
|||||||
| датчик |
блока сигнализации и питания (БСП) |
||||||||
| ИБЯЛ.413216.05 | СТМ-30М-00ДЦ | метан | УХЛ1 | УХЛ4.2 | 2 | БСП и БД | от +1 до +50 | от -40 до +50 | - |
| -02 | СТМ-30М-02ДЦВ | УХЛ1 | УХЛ4.2 | от -40 до +50 | |||||
| -04 | СТМ-30М-04ПЦВ | УХЛ4 | УХЛ4.2 | от +1 до +50 | от +1 до +50 | ||||
| -07 | СТМ-30М-07ДЦВ | УХЛ1 | УХЛ4.2 | от -20 до +50 | от -20 до +180 | ||||
| -10 | СТМ-30М-10ДБ | метан | УХЛ1 | УХЛ4.2 | 4 | нет | от +1 до +50 | - | от -60 до +50 |
| -11 | СТМ-30М-10ДЦ | УХЛ1 | УХЛ4.2 | БСП | - | ||||
| -12 | СТМ-30М-10ДБГ | гексан | УХЛ1 | УХЛ4.2 | нет | - | |||
| -13 | СТМ-30М-10ДЦГ | УХЛ1 | УХЛ4.2 | БСП | - | ||||
| -14 | СТМ-30М-10ПБ | метан | УХЛ4 | УХЛ4.2 | нет | от +1 до +50 | - | ||
| -15 | СТМ-30М-10ПЦ | УХЛ4 | УХЛ4.2 | БСП | - | ||||
| -16 | СТМ-30М-10ПБГ | гексан | УХЛ4 | УХЛ4.2 | нет | - | |||
| -17 | СТМ-30М-10ПЦГ | УХЛ4 | УХЛ4.2 | БСП | - | ||||
| -18 | СТМ-30М-10ТДЦ | метан | ТВ1 | ТВ3.4 | БСП | - | от -60 до +50 | ||
| -19 | СТМ-30М-10ТДЦГ | гексан | ТВ1 | ТВ3.4 | БСП | - | |||
| -20 | СТМ-30М-10ТПЦ | метан | ТВ3 | ТВ3.4 | БСП |
от +1 до +50 |
- | ||
| -21 | СТМ-30М-10ТПЦГ | гексан | ТВ3 | ТВ3.4 | БСП | - | |||
| -22 | СТМ-30М-10МДЦ | метан | ОМ1 | ОМ4.2 | БСП | - | от -60 до +50 | ||
| -23 | СТМ-30М-10МПЦ | ОМ4 | ОМ4.2 | БСП | от +1 до +50 | - | |||
| -24 | СТМ-30М-10НДЦ | УХЛ1 | УХЛ3.1 | БСП | от -40 до +50 | - | от -60 до +50 | ||
| -25 | СТМ-30М-10НДЦГ | гексан | УХЛ1 | УХЛ3.1 | БСП | - | |||
| -50 | СТМ-30М-50ДБ | метан | УХЛ1 | УХЛ4.2 | 3 | нет | от +1 до +50 | от -60 до +50 | - |
| -51 | СТМ-30М-51ДБВ | УХЛ1 | УХЛ4.2 | от -60 до +50 | |||||
| -53 | СТМ-30М-53ПБВ | УХЛ4 | УХЛ4.2 | от +1 до +50 | от +1 до +50 | ||||
Расшифровка буквенного обозначение исполнений сигнализатора СТМ-30М:
- Д – диффузионный способ отбора пробы;
- П – принудительный способ отбора пробы;
- Ц – наличие цифровой индикации на БСП и БД;
- Б – отсутствие цифровой сигнализации;
- Т – тропическое исполнение;
- Н – низкотемпературное исполнение;
- Г – поверочный компонент гексан;
- М – соответствие требованиям РМРС;
- В – наличие выносного датчика, соединенного кабелем с БД.
Технические характеристики сигнализатора СТМ-30М
| Характеристики | Значения | Примечание | |
|---|---|---|---|
| Принцип работы | термохимический | ||
| Поверочный компонент: | |||
| - для лёгких фракций | метан (CH4) | ||
| - для тяжёлых фракций | гексан (C6H14) | ||
| Диапазон измерения, % НКПР | 0 - 50 | ||
| Диапазон показаний, % НКПР: | |||
| - по цифровому индикатору | 0 - 70 | ||
| - по выходному сигналу постоянного тока и по выходному сигналу напряжения постоянного тока | 0 - 50 | ||
| Стандартная установка порогов, % НКПР | 1-й | 2-й | пороги регулируемые |
| 7 | 11 | при поверке метаном | |
| 10 | 15 | при поверке гексаном | |
| Основная абсолютная погрешность, % НКПР, не более: | |||
| - для измерения | ± 5 | по метану | |
| ± 7 | по гексану | ||
| - для сигнализации | ± 1 | ||
| Время срабатывания сигнализации, с, не более | 10 | по метану | |
| 20 | по гексану | ||
| Выходной унифицированный сигнал, мА | 4 - 20 | ||
| Цифровой сигнал | RS485 | ||
| Рабочие условия эксплуатации: | |||
| - диапазон атмосферного давления, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) | ||
| - диапазон относительной влажности окружающей среды при температуре +35 °С, %: | |||
| - для БСП всех сигнализаторов (кроме БСП с климатическим исполнением ТВ3.1, ОМ 4.2 и УХЛ3.1) | от 30 до 80 | ||
| - для остальных составных частей сигнализатора | от 30 до 95 | ||
| - производственная вибрация для сигнализаторов: | |||
| - в диапазоне частот, Гц | от 10 до 55 | ||
| - с амплитудой смещения, мм, не более | 0,35 | ||
| - степень загрязнения помещений | 3 по ГОСТ Р 52319-2005 | ||
| - рабочее положение | вертикальное | ||
| - угол наклона в любом направлении, °, не более | 20 | ||
| Степень защиты по ГОСТ 14254-96: | |||
| - БСП | IP20 | ||
| - БД, ВД | IP54 | ||
| Маркировка взрывозащиты: | |||
| - выносной датчик и блок датчика сигнализатора СТМ-30М-10 всех исполнений | 1ExdIICT4 | ||
| - блок датчика сигнализатора СТМ-30М-02ДЦВ, - 04ПЦВ | 1ExibIIВT6 X | ||
| - блок датчика сигнализатора СТМ-30М-00ДЦ | 1ExibdIIВT6 X | ||
| - выносной датчик сигнализаторов СТМ-30М-02ДЦВ,-04ПЦВ | 1ExibdIIВT6 | ||
| - блок датчика сигнализатора СТМ-30М-07ДЦВ | 1ExibIIВT3Х | ||
| - выносной датчик сигнализаторов СТМ-30М-07ДЦВ | 1ExibdIIВT3 | ||
| - блок сигнализации и питания сигнализатора СТМ-30М | [Exib]IIВ | ||
| Срабатывание «сухих» контактов реле при срабатывании сигнализации: | |||
| - предварительной | одна группа | 220 В, 1 А | |
| - аварийной | одна группы | ||
| - неисправности | одна группа | ||
| Длина линии связи БСП с блоком датчика, м, не более | 1000 | с R жилы не более 10 Ом | |
| Число проводников линии связи | 3 | 2 с цифровой индикацией | |
| Напряжение питания, В: | |||
| - переменное | 220 | в зависимости от модификации | |
| - постоянное | 24 | ||
| Потребляемая мощность, В·А, не более | 10 | ||
| Габаритные размеры блока сигнализации и питания (БСП), мм, не более | 114×52×102 | ||
| Масса блока сигнализации и питания (БСП), кг, не более | 0,5 | ||
| Срок службы, лет, не менее | 10 | ||
| Гарантийный срок эксплуатации сигнализаторов | 18 месяцев | со дня отгрузки потребителю | |
| Гарантийный срок хранения | 6 месяцев | ||
| Гарантийный срок эксплуатации термохимического датчика | 12 месяцев | со дня отгрузки потребителю | |
Габаритные размеры и масса блока датчика (БД) и выносного датчика (ВД) сигнализатора СТМ-30М
| Условное наименование | Блок датчика (БД) | Выносной датчик (ВД) | ||
|---|---|---|---|---|
| размеры, мм | масса, кг | размеры, мм | масса, кг | |
| СТМ-30М-00ДЦ, -50 ДБ | 202×59×162 | 1,1 | - | - |
| СТМ-30М-02ДЦВ, -51ДБВ | 202×59×147 | 1,1 | 74×93×74 | 0,8 |
| СТМ-30М-04ПЦВ, -53ПБВ | 202×59×147 | 1,1 | 190×147×176 | 2,5 |
| СТМ-30М-07ДЦВ | 202×59×147 | 1,1 | 84×96×111 | 0,4 |
| СТМ-30М-10ДЦ, -10ДБ, -10ДЦГ, -10ДБГ, -10ТДЦ, -10ТДЦГ, -10МДЦ, -10НДЦ, -10НДЦГ; СТМ-30М-10ДЦс, -10ДБс, -10ДЦГс, -10ДБГс, -10ТДЦс, -10ТДЦГс, -10МДЦс, -10НДЦс, -10НДЦГс | - | - | 137×82×71 | 0,6 |
| СТМ-30М-10ПЦ, -10ПБ, -10ПЦГ, -10ПБГ, -10ТПЦ, -10ТПЦГ, -10МПЦ; СТМ-30М-10ПЦс, -10ПБс, -10ПЦГс, -10ПБГс, -10ТПЦс, -10ТПЦГс, -10МПЦс | 180×125×270 | 3 | - | - |
Комплект поставки сигнализатора СТМ-30М
- сигнализатор СТМ-30М (согласно исполнению);
- комплект ЗИП;
- комплект монтажных частей;
- комплект документов.
Дополнительное оборудование и аксессуары к СТМ-30М
- вентиль точной регулировки;
- индикатор расхода;
- баллоны с ГС для градуировки и поверки сигнализаторов;
- датчик (взамен отработавших свой ресурс);
- фильтр воздуха для сигнализаторов с принудительной подачей газовой смеси;
- фильтр-поглотитель агрессивных веществ и каталитических ядов для сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ, -50ДБ, -51ДБВ;
- фильтр для защиты от пыли;
- блок реле с возможностью монтажа на DIN-рейку;
- источник питания с возможностью монтажа на DIN-рейку;
- модуль сбора данных;
- кронштейн для крепления выносных датчиков;
- ветрозащитный колпачок.
