Сенсон-СВ-5021-СМ газоанализатор стационарный одноканальный взрывозащищённый
Сенсон-СВ-5021-СМ — это высокотехнологичный стационарный одноканальный газоанализатор, предназначенный для постоянного автоматического мониторинга содержания кислорода, токсичных и взрывоопасных газов и паров в воздухе рабочей зоны.
Сенсон-СВ-5021-СМ — это высокотехнологичный стационарный одноканальный газоанализатор, предназначенный для постоянного автоматического мониторинга содержания кислорода, токсичных и взрывоопасных газов и паров в воздухе рабочей зоны. Он представляет собой современное средство измерения, внесённое в Государственный реестр СИ под номером 70770-18, и отвечает всем требованиям промышленной безопасности.
Газоанализатор реализован по модульному принципу, что позволяет существенно упростить техническое обслуживание. Проба воздуха поступает в прибор методом диффузии, обеспечивая непрерывный контроль выбранного компонента.
Преимущества и конструктивные особенности газоанализатора Сенсон-СВ-5021-СМ
Ключевым отличием данной модели является её исполнение во взрывозащищённом корпусе. Использование нержавеющей стали и алюминиевого сплава в сочетании со степенью защиты IP66 обеспечивает устойчивость прибора к воздействию агрессивных сред, пыли, влаги и механических нагрузок. Это делает возможным использование Сенсон-СВ-5021-СМ в самых жёстких условиях эксплуатации, включая высокую влажность, вибрации и химически активную атмосферу.
Конструкция прибора включает следующие модули:
-
МКТ-1м — измерительный интерфейсный модуль, который может быть как встроенным, так и выносным (до нескольких метров);
-
МКИУС — модуль индикации, управления, коммутации и сопряжения с другими системами;
-
Сенсон-СМ-9001 — интеллектуальный сенсорный модуль, который можно заменить без демонтажа всей системы и без использования инструментов.
Такой подход позволяет быстро и без простоев проводить поверку и замену сенсоров, снижая стоимость владения системой.
Система легко масштабируется: несколько устройств Сенсон-СВ-5021-СМ можно объединить в единую сеть с помощью контроллеров Сенсон К-1М, К-4М, К-8М или цифрового контроллера Сенсон К-64Ц, который способен объединить до 64 устройств. Это обеспечивает централизованный мониторинг и управление газоанализом на крупных объектах.
Сферы применения
Сенсон-СВ-5021-СМ широко используется на промышленных и опасных объектах. Его надёжность и точность делают его эффективным решением в следующих отраслях:
-
зоны классов взрывозащиты 1 и 2;
-
буровые установки, платформы нефтедобычи;
-
газо- и нефтеперекачивающие станции;
-
резервуары хранения нефти, газа и нефтепродуктов;
-
химическая, металлургическая промышленность;
-
топливно-энергетические комплексы, котельные;
-
производство ЛКМ, удобрений, пластмасс;
-
сельское хозяйство: животноводческие фермы, элеваторы, теплицы;
-
пищевая промышленность и переработка;
-
морской и речной флот;
-
очистные сооружения и КНС;
-
НПЗ и другие производственные объекты;
-
прибрежные промышленные зоны, морские терминалы.
Благодаря высокому уровню защиты и гибкости в настройке, газоанализатор Сенсон-СВ-5021-СМ эффективно справляется с задачами контроля газа в условиях, где требуется точность, надёжность и соответствие нормам безопасности.
Сенсон-СВ-5021-СМ — это современный и технологически продвинутый газоанализатор, созданный с учётом самых высоких требований к безопасности и эксплуатации. Он внесён в Госреестр СИ 70770-18, а его модульная архитектура, взрывозащищённое исполнение и возможность интеграции в масштабируемые системы делают его оптимальным выбором для промышленных объектов различного профиля.
Варианты конструктивного исполнения газоанализатора Сенсон-СВ-5021-СМ
|
Исполнение газоаналитической системы |
Описание |
Выходы реле типа "сухой контакт" |
Цифровая индикация |
Цифровой интерфейс RS-485 по протоколу Modbus RTU |
Код заказа |
|---|---|---|---|---|---|
|
Сенсон-СВ-5021-СМ (ТЦВА.413735.021) (автономная, релейная с индикатором) |
Газоаналитическая система, выходной токовый сигнал 4 - 20 мА. Измерительный модуль МКТ-1м встроен в изделие. |
+ |
+ |
- |
нет |
|
Сенсон-СВ-5021-02-СМ (ТЦВА.413735.021-02) (автономная, релейная без индикатора) |
Газоаналитическая система, выходной токовый сигнал 4 - 20 мА. Измерительный модуль МКТ-1м встроен в изделие. |
+ |
- |
- |
2 |
|
Сенсон-СВ-5021-03-СМ (ТЦВА.413735.021-03) (сетевая) |
Газоаналитическая система с выходным токовым сигналом 4 - 20 мА. Измерительный модуль МКТ-1м встроен в изделие. |
- |
+ |
+ |
3 |
|
Сенсон-СВ-5021-10-СМ (ТЦВА.413735.021-10) (автономная, релейная с индикатором) |
Газоаналитическая система выходной токовый сигнал 4 - 20 мА. Выносной измерительный модуль МКТ-1м на кабеле длиной 1,8 м. |
+ |
+ |
- |
1 |
|
Сенсон-СВ-5021-12-СМ (ТЦВА.413735.021-12) (автономная, релейная без индикатора) |
Газоаналитическая система, выходной токовый сигнал 4 - 20 мА. Выносной измерительный модуль МКТ-1м на кабеле длиной 1,8 м. |
+ |
- |
- |
2 |
|
Сенсон-СВ-5021-13-СМ (ТЦВА.413735.021-13) (сетевая) |
Газоаналитическая система, выходной токовый сигнал 4 - 20 мА. Выносной измерительный модуль МКТ-1м на кабеле длиной 1,8 м. |
- |
+ |
+ |
3 |

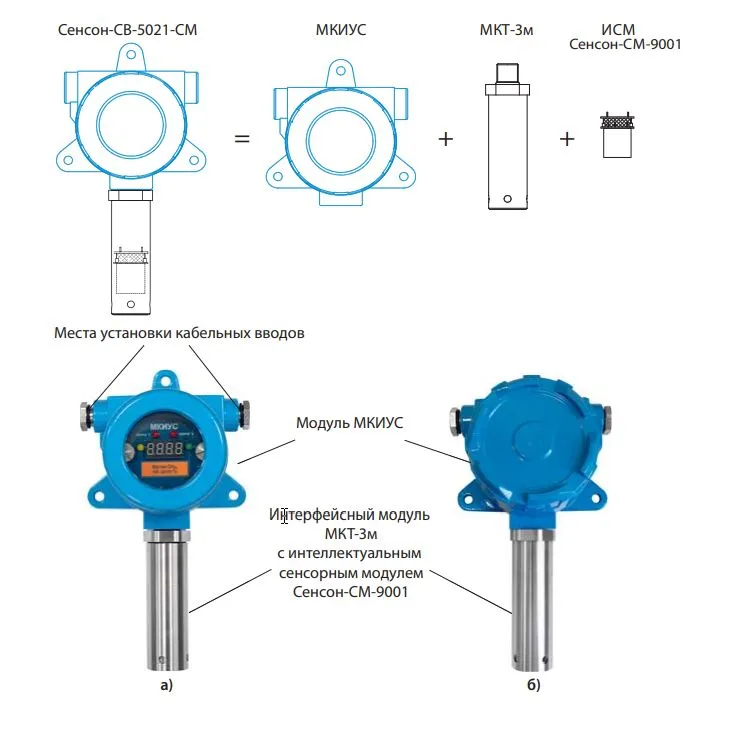

Внешний вид и устройство газоанализатора Сенсон-СВ-5021-СМ

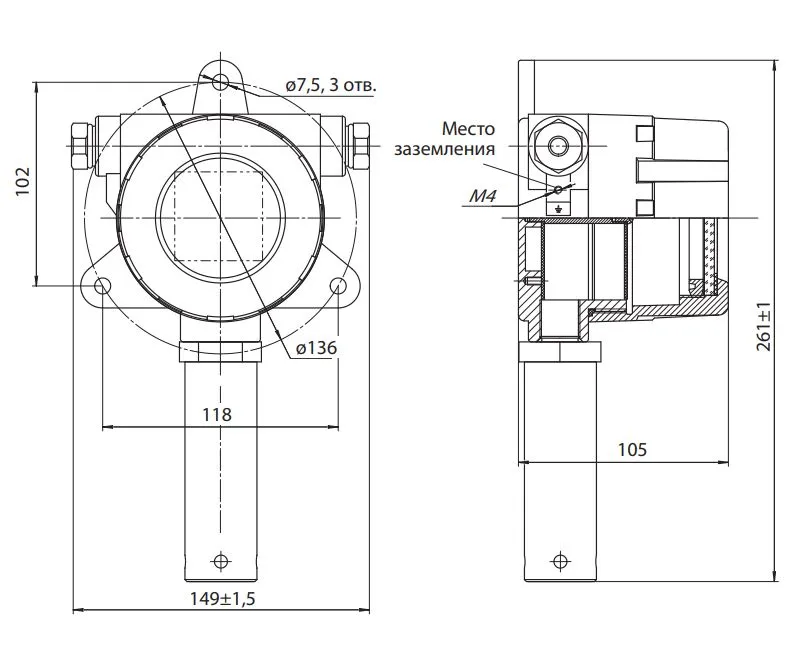

Габаритный чертеж
Метрологические характеристики газоанализатора Сенсон-СВ-5021-СМ
| Измеряемый компонент | Диапазон измерений | Диапазон показаний | Пределы основной относительной погрешности δ, % | Код для заказа |
|---|---|---|---|---|
| Полупроводниковые, оптические, электрохимические, термокондуктометрические и фотоионизационные сенсоры | ||||
| Азота диоксид (NO2) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±15 | NO2-2 |
| 10–500 мг/м3 | 0–500 мг/м3 | ±10 | NO2-3 | |
| Азота оксид (NO) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±15 | NO-2 |
| 10–1000 мг/м3 | 0–1000 мг/м3 | ±10 | NO-3 | |
| Аммиак (NH3) | 0,1–200 мг/м3 | 0–200 мг/м3 | ±15 | NH3-2 |
| 10–1500 мг/м3 | 0–1500 мг/м3 | ±10 | NH3-3 | |
| Водород (H2) | 0,001–1 об. доля, % | 0–1 об. доля, % | ±15 | H2-1 |
| 0,01–4 об. доля, % | 0–4 об. доля, % | ±10 | H2-2 | |
| 1–100 об. доля, % | 0–100 об. доля, % | ±5 | H2-3 | |
| Водород хлористый (HCl) | 0,01–30 мг/м3 | 0–30 мг/м3 | ±25 | HCl-1 |
| Гелий (He) | 1–100 об. доля, % | 0–100 об. доля, % | ±20 | He-1 |
| Кислород (O2) | 0,01–1 об. доля, % | 0–1 об. доля, % | ±10 | O2-1 |
| 0,1–30 об. доля, % | 0–30 об. доля, % | ±5 | O2-2 | |
| 1–100 об. доля, % | 0–100 об. доля, % | ±1 | O2-3 | |
| Метан (CH4) | 0,001–1 об. доля, % | 0–1 об. доля, % | ±10 | CH4-1 |
| 0,01–5 об. доля, % | 0–5 об. доля, % | ±10 | CH4-2 | |
| 0–100 %НКПР | ±10 | CH4-4 | ||
| 1–100 об. доля, % | 0–100 об. доля, % | ±5 | CH4-3 | |
| Метанол (CH3OH) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±20 | CH3OH-1 |
| Пропан (C3H8) | 0,001–1,7 об. доля, % | 0–1,7 об. доля, % | ±10 | C3H8-1 |
| 0,06–100 %НКПР | 0–100 %НКПР | ±10 | C3H8-4 | |
| Сероводород (H2S) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±10 | H2S-2 |
| 1–200 мг/м3 | 0–200 мг/м3 | ±10 | H2S-3 | |
| Серы диоксид (SO2) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±10 | SO2-2 |
| 1–300 мг/м3 | 0–300 мг/м3 | ±10 | SO2-3 | |
| Углеводороды (С2–С10) | 50–3000 мг/м3 | 0–3000 мг/м3 | ±25 | CH-1 |
| 0,05–1 об. доля, % | 0–1 об. доля, % | ±10 | CH-2 | |
| 5–100 %НКПР | 0–100 %НКПР | ±10 | CH-4 | |
| Углерода диоксид (СО2) | 100–2000 мг/м3 | 0–2000 мг/м3 | ±20 | CO2-1 |
| 0,01–5 об. доля, % | 0–5 об. доля, % | ±15 | CO2-2 | |
| 1–100 об. доля, % | 0–100 об. доля, % | ±10 | CO2-3 | |
| Углерода оксид (CO) | 0,1–300 мг/м3 | 0–300 мг/м3 | ±10 | CO-2 |
| 10–3000 мг/м3 | 0–3000 мг/м3 | ±10 | CO-3 | |
| Формальдегид (H2CO) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±25 | H2CO-1 |
| Хлор (Cl2) | 0,1–30 мг/м3 | 0–30 мг/м3 | ±10 | Cl2-2 |
| Этанол (C2H5OH) | 50–5000 мг/м3 | 0–5000 мг/м3 | ±25 | C2H5OH-1 |
| 0,01–1,55 об. доля, % | 0–1,55 об. доля, % | ±15 | C2H5OH-2 | |
| 0,32–50 %НКПР | 0–50 %НКПР | ±15 | C2H5OH-4 | |
| Термокаталитические сенсоры | ||||
| Водород (H2) | 0,01–2 об. доля, % | 0–2 об. доля, % | ±10 | H2-21 |
| 0,25-50 %НКПР | 0-50 %НКПР | ±10 | H2-41 | |
| Метан (CH4) | 0,01–2,5 об. доля, % | 0–2,5 об. доля, % | ±10 | CH4-21 |
| 0,23–57 %НКПР | 0–57 %НКПР | ±10 | CH4-41 | |
| Пропан (C3H8) |
0,001–0,85 об. доля, % |
0–0,85 об. доля, % | ±10 | C3H8-11 |
| 0,06–50 %НКПР | 0–50 %НКПР | ±10 | C3H8-41 | |
| Углеводороды (С2–С10) | 0,05–0,5 об. доля, % | 0–0,5 об. доля, % | ±10 | CH-21 |
| 5–50 %НКПР | 0–50 %НКПР | ±10 | CH-41 | |
| Этанол (C2H5OH) | 0,01–1,55 об. доля, % | 0–1,55 об. доля, % | ±15 | C2H5OH-21 |
| 0,32–50 %НКПР | 0–50 %НКПР | ±15 | C2H5OH-41 | |
Технические характеристики
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Способ отбора пробы |
диффузионный |
||||
| Режим работы | непрерывный, круглосуточный | ||||
| Материалы корпуса: | |||||
| • модуль МКИУС |
алюминиевый сплав (опция - нержавеющая сталь) |
||||
| • модуль МКТ-3м | нержавеющая сталь | ||||
| Маркировка взрывозащиты | 1Ex db IIС T6 Gb | ||||
| Степень защиты корпуса от внешних воздействий | IP66 | ||||
| Температура окружающей среды | –60...+50°С | ||||
| Относительная влажность | 20–98%, без конденсации влаги | ||||
| Давление | от 70 до 130 кПа | ||||
| Габариты, не более | 150×261×105 мм (без учета кабельных вводов и внешних устройств) | ||||
| Масса, не более | 1,8 кг | ||||
| Кабельные вводы | два кабельных ввода, присоединительная резьба М20 × 1,5 | ||||
| Напряжение электропитания: | |||||
| • номинальное | 24 В постоянного тока | ||||
| • диапазон | 12–27 В постоянного тока | ||||
| Потребляемая электрическая мощность, не более | 3,5 Вт | ||||
| Выходные сигналы: | |||||
| • аналоговый | "токовая петля 4-20 мА" | ||||
| • цифровой | RS-485, протокол MODBUS RTU | ||||
| • электронные реле "сухой контакт" | нормально-разомкнутые ("Порог 1" и "Порог 2") 150 мА, до 27 В (постоянный или переменный ток) | ||||
| нормально-замкнутое ("Неисправность") 150 мА, 27 В (постоянный или переменный ток) | |||||
| Управление звукосигнальным устройством | 24 В | ||||
| Типы сенсоров | оптические, полупроводниковые, термокаталитические, электрохимические, термокондуктометрические, фотоионизационные | ||||
| Время срабатывания сигнализации, не более | 10 с | ||||
| Средний срок службы сенсора | до 3 лет | ||||
| Средний срок службы | 10 лет | ||||
| Межповерочный интервал | 12 месяцев | ||||
| Гарантия | 12 месяцев | ||||
Комплект поставки газоанализатора Сенсон-СВ-5021-СМ
|
Наименование |
Количество |
|---|---|
|
Газоаналитическая система Сенсон-СВ-5021-СМ |
1 шт. |
|
Взрывозащищённые кабельные вводы (гермовводы) |
комплект |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. (на партию) |
|
Методика поверки |
1 экз. (по запросу) |
|
Упаковка |
1 шт. |
Дополнительное оборудование и аксессуары
|
Наименование |
Количество |
|---|---|
|
Комплект монтажный (кронштейн для монтажа на стену, гайка для крепления на кронштейн, шайба и кольцо заземления) |
комплект (по запросу) |
|
Адаптер питания 0,5 А 220/12 В |
1 шт. (по запросу) |
|
Фильтры воздушные |
комплект (5 шт.) (по запросу) |
|
Поверочная насадка-адаптер |
1 шт. (по запросу) |
|
Пульт программирования ПК-01 |
1 шт. (по запросу) |
|
Преобразователь интерфейса RS-485-USB для связи с ПК |
1 шт. (по запросу) |
|
Преобразователь интерфейса UART-USB для связи с ПК |
1 шт. (по запросу) |
|
Барьер искробезопасности БИ-Exia-130-24 |
1 шт. (по запросу) |
|
Выносной блок реле |
1 шт. (по запросу) |
|
Козырёк защитный |
1 шт. (по запросу) |
