Бинар ХХ-ХХХ-Х газоанализатор одноканальный взрывозащищённый стационарный
Взрывозащищённый газоанализатор Бинар ХХ-ХХХ-Х представляет собой высокотехнологичное решение для автоматического и непрерывного мониторинга массовой концентрации вредных токсичных газов, а также паров взрывоопасных горючих веществ. Этот одноканальный прибор, спроектированный с учетом современных требований безопасности и надежности, идеально подходит для использования в сложных условиях рабочей зоны, включая производственные и промышленные объекты, где важно контролировать качество воздуха.

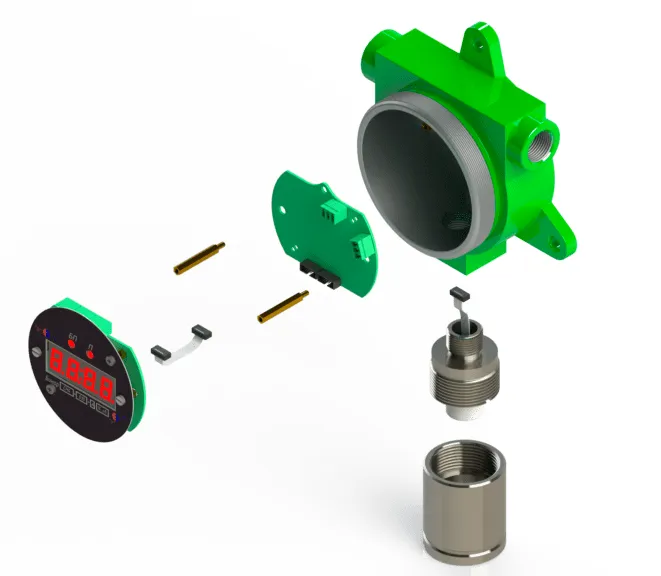

Конструктивные особенности Бинар ХХ-ХХХ-Х включают прочный ударопрочный корпус, выполненный в взрывозащищённом исполнении. Это гарантирует защиту прибора от механических повреждений и воздействия агрессивной среды. Узел отбора пробы реализован по диффузионному принципу, что исключает необходимость в установке встроенного насоса, обеспечивая тем самым простоту эксплуатации и обслуживания.
Одной из ключевых особенностей данного взрывозащищённого газоанализатора является возможность подключения нескольких устройств к блоку сбора и обработки информации БСИ Бинар, что значительно расширяет возможности систематического мониторинга и анализа данных. Индикация контролируемого газа осуществляется на цифровом дисплее, что обеспечивает легкость восприятия информации и удобство в использовании.
Прибор способен работать в широком температурном диапазоне от -10 до +60°C (-60 до +60°C арктическое исполнение), Маркировка взрывозащиты 1Exd[ib]IIСТ6/T4 подтверждает высокую степень безопасности устройства в потенциально опасных зонах. Степень защиты корпуса от пыли и влаги соответствует классу IP66.
Взрывозащищённый газоанализатор Бинар ХХ-ХХХ-Х использует разнообразные сенсоры, включая оптические, электрохимические, термокаталитические и фотоионизационные, что позволяет проводить точные измерения различных газов. Выдача аналогового сигнала в диапазоне 4-20 мА или цифровых данных по протоколам HART/RS-485 ModBus RTU (по отдельному заказу) делает интеграцию прибора в существующие системы управления легкой и удобной.
Дополнительная функция аккумуляторного блока питания обеспечивает бесперебойную работу газоанализатора даже в случае отключения электроэнергии. Также предусмотрены сигналы типа «сухой контакт» для управления вспомогательным оборудованием, что делает устройство универсальным и многофункциональным.
Варианты исполнения корпуса представлены в алюминиевом (А) и стальном (Н) вариантах, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации. Уникальная функция «чёрного ящика» позволяет фиксировать значения контролируемого газа, температуры и времени в режиме реального времени, что обеспечивает надежную документацию всех измерений.
Область применения:
- Нефтегазовая промышленность: используется для мониторинга и контроля концентрации вредных газов и паров нефтепродуктов на нефтяных и газовых месторождениях.
- Химическая промышленность: применяется для контроля выбросов токсичных и горючих газов в производственных процессах, связанных с химическими реакциями.
- Энергетика: используется на электростанциях для контроля за безопасностью в зонах, где может происходить выделение метана и других горючих газов.
- Металлургия: применяется для контроля выбросов газов в доменных печах и других металлургических процессах.
- Складские комплексы: используется на складах для мониторинга концентрации взрывоопасных паров, особенно в помещениях, где хранятся горючие жидкости.
- Системы вентиляции и кондиционирования: используется для контроля качества воздуха и выявления опасных концентраций газов в системах вентиляции.
- Экологический мониторинг: применяется для измерения и контроля загрязнения окружающей среды в районах, подверженных воздействию токсичных газов и паров.
Технические характеристики:
| Характеристики | Значения |
|---|---|
| Список измеряемых газов | таблица газов |
| Единицы измерения | мг/м3 миллионные доли (ppm) % объёмных долей % НКПР |
| Количество одновременно измеряемых веществ | 1 |
| Количество разрядов цифрового табло | 4 |
| Госповерка | есть |
| Напряжение питания от сети постоянного тока, В | (24 ± 6) В |
| Максимальная потребляемая мощность, Вт, не более | 1,5 (5 - для арктического исполнения) |
| Уровень и вид взрывозащиты | 1Exd[ib]IIСТ6/T4 |
| Степень защиты корпуса газоанализатора от внешних влияний по ГОСТ 14254-2015 | IP66 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 1 |
| Выходные сигналы | аналоговый унифицированный сигнал 4-20 мА или цифровой HART/RS-485 протокол ModBus RTU |
| Материал корпуса | нержавеющая сталь или алюминий |
| Время непрерывной работы без корректирования (стабильность показаний), месяцев, не менее | 6 |
| Габаритные размеры, мм, не более | 185×145×135 |
| Масса газоанализатора из алюминия, кг, не более | 2 |
| Масса газоанализатора из нержавеющей стали, кг, не более | 3,5 |
| Коэффициент возврата при срабатывании сигнализации, не менее | 0,8 |
| Время прогрева после подачи на газоанализатор питающего напряжения, мин, не более | 60 |
| Температура окружающего воздуха, °C | от -10 до +60 (арктическое исполнение - от -60 до +60) |
| - относительная влажность воздуха без конденсации при температуре 35 °C, %, не более | 95 |
| - атмосферное давление, кПа (мм. рт. ст.) | от 87,8 до 119,7 (660 - 900) |
| Межповерочный интервал, месяцев | 12 (24 месяца для оптических (ИК) сенсоров) |
| Среднее время наработки на отказ, ч, не менее | 30000 |
| Установленная безотказная наработка, ч, не менее | 3000 |
| Средний полный срок службы газоанализатора, лет, не менее | 10 |
| Среднее время восстановления работоспособного состояния прибора, ч, не более | 0,6 |
| Средний срок сохранности до введения в эксплуатацию, год, не менее | 1 |
| Гарантия на газоанализатор (со дня продажи), лет | 2 (3 - на работу оптического датчика) |
Комплект поставки:
| Наименование | Количество, шт. |
|---|---|
| Газоанализатор Бинар-ХХ-ХХХ-Х (в зависимости от исполнения) | 1 |
| Носитель с программным обеспечением для ПЭВМ | 1 |
| Руководство по эксплуатации КДГА.413214.002.000 РЭ | 1 |
| Методика поверки МП 205-06-2018 | 1 |
| Паспорт КГДА.413214.002.000 ПС | 1 |
| Насадка для подачи газа | 1 |
| Магнитный ключ | 1 (по отдельному заказу) |
| Козырек защиты от погодных условий | 1 (по отдельному заказу) |
| Комплект для монтажа на трубу | 1 (по отдельному заказу) |
| Комплект для монтажа в воздуховоде | 1 (по отдельному заказу) |
| Кабельный ввод | 1 (по отдельному заказу) |
