ФСТ-03М газоанализатор стационарный многоканальный многофункциональный
Газоанализатор ФСТ-03М — это современное стационарное измерительное устройство, предназначенное для непрерывного контроля за уровнем загазованности в воздухе рабочей зоны. Он эффективно измеряет массовую концентрацию угарного газа (CO), объёмное содержание метана (CH4), пропана (C3H8), а также ДВК горючих газов и паров нефтепродуктов (Ex). Прибор обеспечивает автоматическую подачу сигнала при превышении заданных концентраций, тем самым предупреждая аварийные и опасные ситуации.
Газоанализатор ФСТ-03М — это современное стационарное измерительное устройство, предназначенное для непрерывного контроля за уровнем загазованности в воздухе рабочей зоны. Он эффективно измеряет массовую концентрацию угарного газа (CO), объёмное содержание метана (CH4), пропана (C3H8), а также ДВК горючих газов и паров нефтепродуктов (Ex). Прибор обеспечивает автоматическую подачу сигнала при превышении заданных концентраций, тем самым предупреждая аварийные и опасные ситуации.
ФСТ-03М представляет собой многоканальный газоанализатор с возможностью подключения от 1 до 8 выносных блоков датчиков, которые работают в единой системе с блоком питания и сигнализации (БПС). Он серийно выпускается в соответствии с техническими условиями ТУ РБ 100162047.025-2001 и включен в Государственный реестр средств измерений РФ под номером 22426-16.
Отличительные особенности и преимущества газоанализатора ФСТ-03М
Газоанализатор ФСТ-03М обладает рядом функциональных и конструктивных преимуществ:
-
Поддержка до 8 каналов измерения, что позволяет контролировать различные газы одновременно — например, метан и угарный газ в разных точках.
-
Возможность выбора и комбинации датчиков — блок датчика ФСТ 03М может быть предназначен для CH4, C3H8, CO или Ex.
-
Надёжная цифровая индикация концентраций каждого измеряемого компонента.
-
Наличие звуковой и световой сигнализации о превышении установленных порогов концентрации.
-
Установка двух порогов сигнализации для каждого контролируемого газа.
-
Отображение статуса и работоспособности каждого датчика на дисплее БПС.
-
Защита газочувствительного датчика CH4 от газовой перегрузки.
-
Возможность подключения к компьютеру через интерфейс RS-232 и хранения данных о загазованности в течение суток.
-
Совместимость с внешними исполнительными устройствами — вентиляцией, табло, звуковыми оповещателями и др.
-
Дополнительный блок релейного расширения (БРР) позволяет увеличить количество релейных выходов для управления оборудованием.
-
Надёжная конструкция с квадратной или цилиндрической формой датчиков, маркированных соответствующими химическими формулами.
-
Средний срок службы прибора составляет не менее 10 лет.
Сферы применения
Газоанализатор ФСТ-03М нашёл широкое применение в самых разных отраслях:
-
Жилые и общественные здания — для контроля загазованности в подвалах, технических помещениях и вентиляционных шахтах.
-
Производственные объекты — в местах хранения и использования горючих веществ.
-
Котельные и топочные установки — особенно при использовании сжиженного и природного газа.
-
Химически активные и пыльные среды — на объектах, где присутствуют агрессивные вещества, такие как фтор, серные соединения, фосфор, а также механические примеси: пыль, масла, смолы.
Размещение блоков датчиков ФСТ 03М также строго регламентировано. Например, датчик метана (CH4), как более лёгкий газ, размещается ближе к потолку (30 см), датчики пропана (C3H8) и паров бензина (Ex) — ближе к полу, а для CO оптимальная высота установки составляет 1,4–1,7 м от пола, на уровне дыхания человека.
Газоанализатор ФСТ-03М — это надёжный инструмент промышленной и бытовой безопасности. Благодаря своей универсальности, гибкой конфигурации и высокой точности измерений, он является востребованным решением для предотвращения аварийных ситуаций, связанных с утечками газа. Цена на ФСТ 03М зависит от комплектации, количества каналов и конфигурации блоков датчиков, что позволяет подобрать оптимальное решение под конкретные задачи.

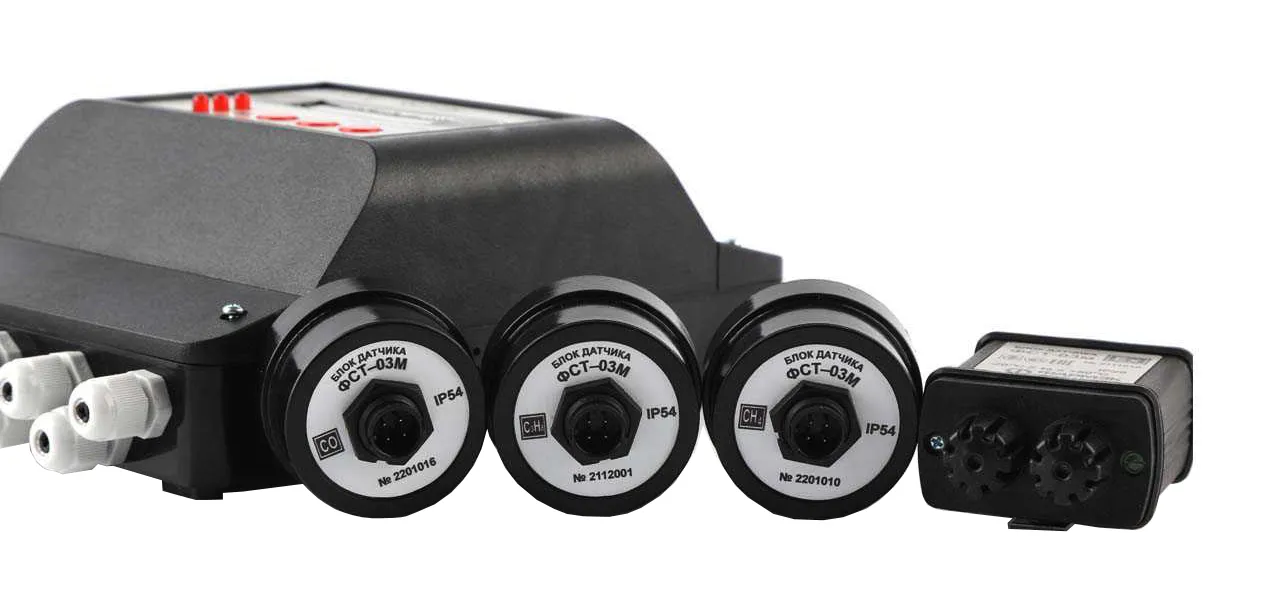

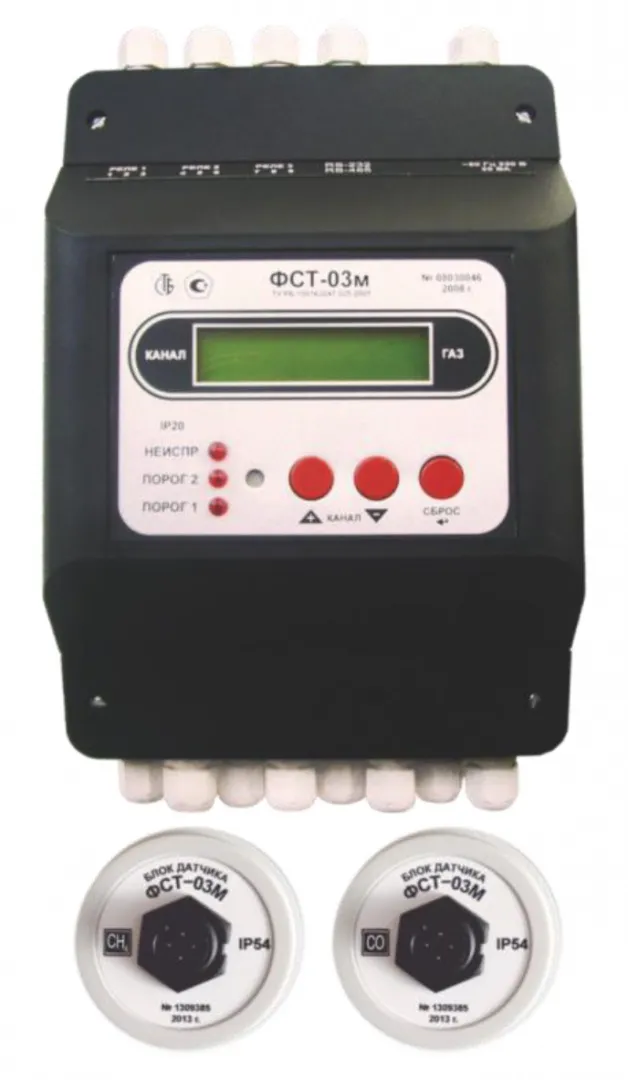

Внешний вид составных частей газоанализатора ФСТ-03М
|

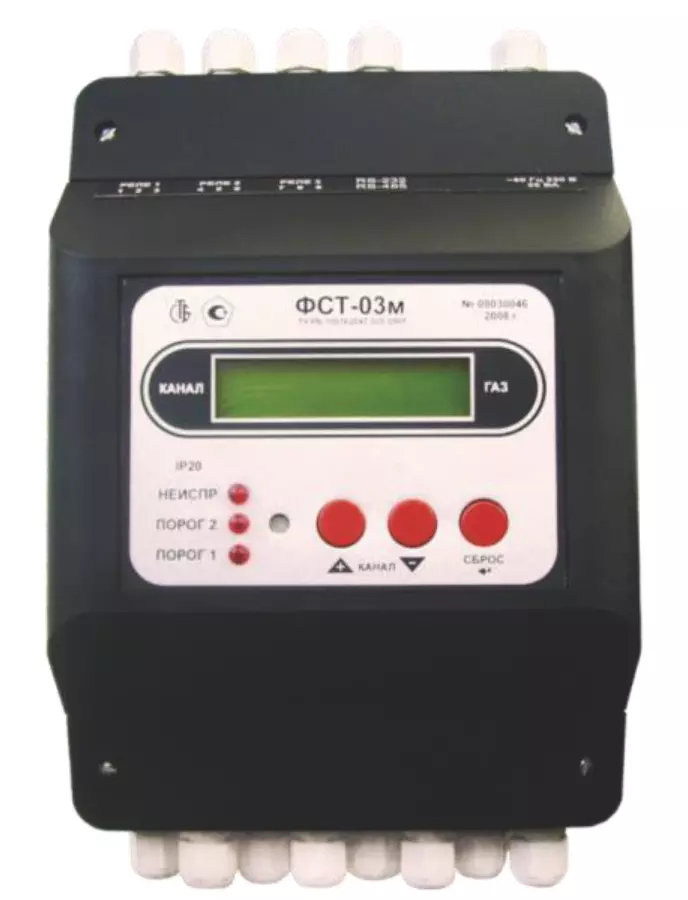

Блок питания и сигнализации (БПС) |
Блок релейного расширения (БРР) – по отдельному заказу |
Выносные блоки датчиков, подключаемых к БПС (от 1 до 8 шт.) |
|---|---|---|
|
|
|
|
Технические характеристики газоанализатора ФСТ-03М
|
Характеристики |
Значения |
|---|---|
| Измеряемые газы | пропан (C3H8), метан (CH4), угарный газ (CO), горючие газы (Ex) |
| Госповерка |
есть |
|
Способ отбора пробы |
диффузионный |
|
Габаритные размеры, мм, не более: |
|
|
- БПС |
220×160×11 |
|
- БД |
30×60×40 |
|
Масса газоанализатора, г, не более: |
|
|
- БПС |
3000 |
|
- БД |
300 |
|
Напряжение питания, В |
24 или от 207 до 253 |
|
Потребляемая мощность, В·А, не более |
25 |
|
Диапазон измерения (показаний): |
|
|
- объёмной доли метана СН4, % |
0 - 2,5 (0 - 5) |
|
- объёмной доли пропана С3Н8, % |
0 - 1 (0 - 2) |
|
- массовой концентрации оксида углерода СО, мг/м3 |
10 - 125 (0 - 255) |
|
Пределы допускаемой основной абсолютной погрешности измерения: |
|
|
- объёмной доли метана СН4, % |
± 0,25 |
|
- объёмной доли пропана С3Н8, % |
± 0,10 |
|
Пределы допускаемой основной относительной погрешности измерения массовой концентрации угарного газа СО, % |
± 25 |
|
Пороги срабатывания сигнализации ПОРОГ 1 (ПОРОГ 2): |
|
|
- при измерении объёмной доли СН4, % |
1 (5) |
|
- при измерении объёмной доли С3Н8, % |
0,4 (2) |
|
- при измерении массовой концентрации СО, мг/м3 |
20 (100) |
|
Пределы допускаемой основной абсолютной погрешности измерения газоанализатора: |
|
|
- объёмной доли СН4, % |
± 0,25 |
|
- объёмной доли С3Н8, % |
± 0,10 |
|
Сопротивление линии связи с выносным блоком датчика, Ом, не более |
25 |
|
Ток, коммутируемый разделительными реле, А, не более |
3 |
|
Напряжение, коммутируемое разделительными реле, В |
230 |
|
Количество подключаемых выносных блоков датчиков, шт. |
от 1 до 8 |
|
Рабочие условия эксплуатации: |
|
|
- диапазон рабочих температур, °C |
от -20 до +50 |
|
- относительная влажность воздуха (при температуре 25 °С), не более |
98% |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Норма средней наработки на отказ по каждому каналу с учетом технического обслуживания, часов, не менее |
15000 |
|
Срок службы газоанализатора (не считая срока службы встроенных сенсоров), лет, не менее |
10 |
| Межповерочный интервал, месяцев |
12 |
Технические характеристики блока релейного расширения БРР
|
Характеристики |
Значения |
|---|---|
|
Потребляемая мощность, В·А, не более |
25 |
|
Число реле управления исполнительными устройствами |
10 |
|
Напряжение, коммутируемое реле, В |
230 |
|
Диапазон рабочих температур, °С |
от -35 до +50 |
|
Масса, кг, не более |
0,43 |
|
Габаритные размеры, мм, не более |
185×60×35 |
Комплект поставки
|
Наименование |
Количество, шт. |
|---|---|
|
Блок питания и сигнализации 24В (АРТ 23040) или 230В (АРТ 23014) |
1 |
|
Блок датчика (СН4) с розеткой РY07-4ZY (АРТ 23015) |
по заказу |
|
Блок датчика (СО) с розеткой РY07-4ZY (АРТ 23017) |
по заказу |
|
БД (С3Н8) с вилкой РY07-4ZY (АРТ 23041) |
по заказу |
|
Блок датчика Ех с розеткой РС4ТВ (АРТ 23016) |
по заказу |
|
Насадка |
1 |
|
Шнур |
1 |
|
Паспорт |
1 |
|
Крепежный комплект |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
|
Дополнительное оборудование: |
|
|
Блок релейного расширения АРТ234025 |
1 (по отдельному заказу) |
Примечание: соединительные кабели «БПС – БД» в комплект поставки не входят.
