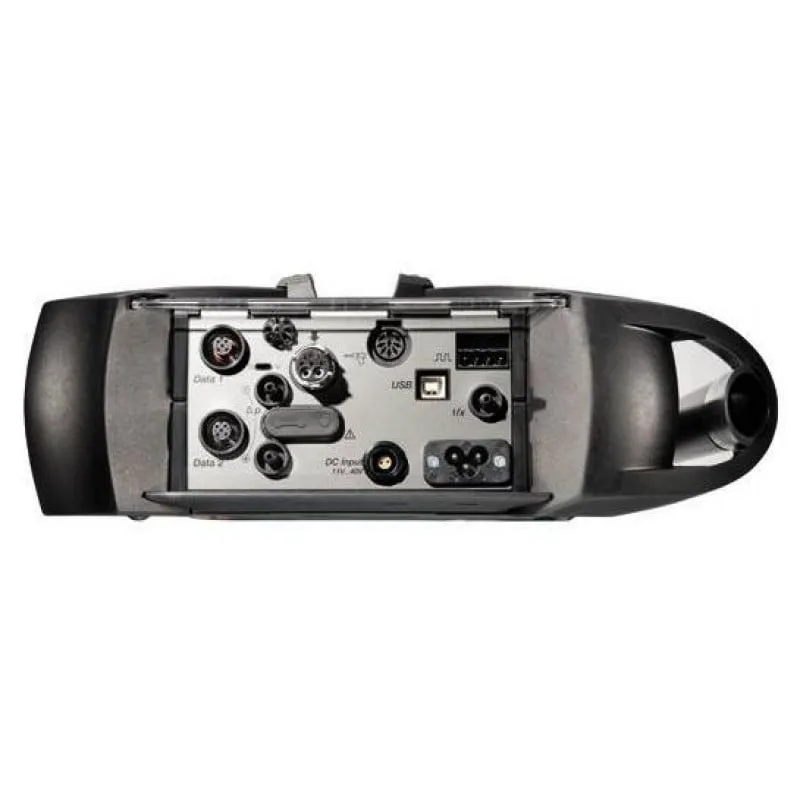

Testo 350 анализатор дымовых газов
В современном мире, где контроль за выбросами и соблюдение экологических норм становятся все более актуальными, анализатор дымовых газов Testo 350 является идеальным решением для профессионалов в области газового анализа и измерения промышленных выбросов. Этот высокотехнологичный прибор сочетает в себе множество функций, прочную конструкцию и простоту в использовании, что делает его незаменимым инструментом для специалистов.
Testo 350 состоит из 2 основных компонентов: управляющего модуля и блока анализатора. Управляющий модуль, оснащённый ярким графическим дисплеем, обеспечивает удобный контроль за процессом измерения выбросов. Пользователи могут легко выбирать специальные меню для различных областей применения, таких как горелки, газовые турбины и двигатели. Это позволяет адаптировать прибор под конкретные задачи, что повышает его универсальность.
Кроме того, управляющий модуль может взаимодействовать с ПК или ноутбуком через программное обеспечение easyEmission, что открывает дополнительные возможности для анализа данных. Это особенно удобно для специалистов, работающих с крупными системами: управление блоком анализатора возможно даже на расстоянии, что исключает необходимость в постоянном нахождении рядом с дымоходом.
Одним из ключевых преимуществ Testo 350 является его прочная конструкция, что делает его идеальным выбором для долгосрочной эксплуатации в различных условиях. Прибор разработан с учётом требований профессионального использования, что позволяет ему безупречно работать даже в сложных условиях эксплуатации.
Блок анализатора Testo 350 включает в себя сенсоры для измерения различных компонентов дымовых газов. Стандартным является сенсор O2, но устройство может быть дополнено сенсорами CO, CO2, NO, NO2, SO2, H2S или CхHy — всего до 6 сенсоров одновременно. Это позволяет получать полную картину выбросов и проводить комплексный анализ состояния окружающей среды.
Testo 350 также обладает множеством диагностических функций. Ошибки и неисправности выводятся в виде текстовых сообщений на дисплее, что делает их быстро доступными и понятными для пользователя. Текущий статус анализатора постоянно отображается на экране, что позволяет контролировать его работоспособность и принимать меры в случае необходимости.
Прибор функционирует в широком диапазоне температур — от -5°C до +45°C, что делает его надёжным инструментом в различных климатических условиях. Отбор проб осуществляется принудительным методом с использованием зонда, что обеспечивает высокую точность и достоверность результатов.
Область применения:
- Сервисные измерения на промышленных двигателях: Используйте Testo 350 для оценки выбросов и анализа работы двигателей, что позволит оптимизировать их эффективность и снизить загрязнение окружающей среды.
- Сервисные измерения на промышленных горелках: Прибор идеально подходит для контроля выбросов и анализа горения в промышленных горелках, что способствует повышению их производительности и снижению вредных выбросов.
- Сервисные измерения на газовых турбинах: Testo 350 позволяет точно измерять и анализировать выбросы газовых турбин, что необходимо для поддержания их надёжности и соблюдения экологических норм.
- Анализ атмосферы газов в термальных процессах: Прибор может использоваться для мониторинга и анализа газов в различных термальных процессах, таких как сжигание, что позволяет обеспечить безопасность и эффективность работы оборудования.
Метрологические характеристики блока анализатора дымовых газов Testo 350
| Наименование характеристики | Значения |
|---|---|
| Измерение температуры окружающего воздуха (сенсор NTC) | |
| Диапазон измерений | -10 ... +50 °C |
| Погрешность | ±1,0 °C |
| Разрешение | 0,1 °C |
| Зонд | для измерения температуры окружающей среды |
| Измерение температуры газа | |
| Диапазон измерений | -40 ... +1000 °C |
| Погрешность |
±2,5 °C (-40 ... +333 °C) ±0,75% от изм. знач (св.+333 ... +1000 °C) |
| Измерение температуры (термопара тип K (NiCr-Ni)) | |
| Диапазон измерений | -200 ... +1 370 °C |
| Погрешность |
±0,4 °C (-100 ... +200 °C) ±1 °C (-200 ... -100,1 °C) ±1 °C (200,1 ... +1 370 °C) |
| Разрешение | 0,1 °C |
| Измерение температуры (термопара тип S (Pt10Rh-Pt)) | |
| Диапазон измерений | 0 ... +1 760 °C |
| Погрешность | ±1 °C |
| Разрешение | 0,1 °C |
| Пьезорезистивный сенсор дифференциального давления (зонд давления) | |
| Диапазон измерений | -200 ... +200 гПа |
| Погрешность |
±1,5 % от изм. знач. (-200 ... -50 гПа) ±1,5 % от изм. знач. (+50 ... +200 гПа) ±0,5 гПа (-49,9 ... +49,9 гПа) |
| Разрешение | 0,1 гПа |
| Пьезорезистивный сенсор дифференциального давления (зонд давления 2) | |
| Диапазон измерений | -40 ... +40 гПа |
| Погрешность |
±1,5 % от изм. знач. (-40 ... -3 гПа) ±1,5 % от изм. знач. (+3 ... +40 гПа) ±0,03 гПа (-2,99 ... +2,99 гПа) |
| Разрешение | 0,01 гПа |
| Измерение абсолютного давления | |
| Диапазон измерений | 600 ... +1 150 гПа |
| Погрешность | ±5 гПа |
| Разрешение | 1 гПа |
| Измерение О2 | |
| Диапазон измерений | 0 ... +25 % об. |
| Пределы допускаемой абсолютной погрешности | ±0,3% об. |
| Разрешение | 0,01 % об. |
| Быстродействие t90 | 20 с (t95) |
| Измерение СО (с Н2-компенсацией*) | |
| Диапазон измерений | 0 ... 10 000 ppm |
| Погрешность |
±10 ppm (0 ... 199 ppm) ±5 % от изм. знач. (200 ... 2 000 ppm) ±10 % от изм. знач. (2001 ... 10 000 ppm) |
| Разрешение | 1 ppm |
| Быстродействие t90 | 40 с. |
| Измерение СОниз (с Н2-компенсацией*) | |
| Диапазон измерений | 0 ... 500 ppm |
| Погрешность |
±5 ppm (0 ... +39,9 ppm) ±5 % от изм. знач. (+40 ... +500 ppm) |
| Разрешение | 0,1 ppm |
| Быстродействие t90 | 40 с. |
| Измерение NO | |
| Диапазон измерений | 0 ... 4 000 ppm |
| Погрешность |
±10 ppm (0 ... 99 ppm) ±10 % от изм. знач. (100 ... 4 000 ppm) |
| Разрешение | 1 ppm |
| Быстродействие t90 | 30 с. |
| Измерение NOниз | |
| Диапазон измерений | 0 ... 300 ppm |
| Погрешность |
±15 ppm (0 ... 39,9 ppm) ±10 % от изм. знач. (40 ... 300 ppm) |
| Разрешение | 0,1 ppm |
| Быстродействие t90 | 30 с. |
| Измерение NO2 | |
| Диапазон измерений | 0 ... 500 ppm |
| Погрешность |
±20 ppm (0 ... 99,9 ppm) ±10 % от изм. знач. (100 ... 500 ppm) |
| Разрешение | 0,1 ppm |
| Быстродействие t90 | 40 с. |
| Измерение SO2 | |
| Диапазон измерений | 0 ... 5 000 ppm |
| Погрешность |
±20 ppm (0 ... 99,9 ppm) ±10 % от изм. знач. (100 ... 5 000 ppm) |
| Разрешение | 1 ppm |
| Быстродействие t90 | 30 с. |
| Определение КПД (Eta) | |
| Диапазон измерений | 0 ... +120 % |
| Разрешение | 0,1 % |
| Определение потери тепла с дымовыми газами | |
| Диапазон измерений | 0 ... +99,9 % |
| Разрешение | 0,1 % |
| Расчет точки росы в дымовых газах | |
| Диапазон измерений | 0 ... +99,9 °Cтр |
| Разрешение | 0,1 °Cтр |
| Расчёт CO2 (через O2) | |
| Диапазон измерений | 0 ... CO2 макс |
| Погрешность | расчет на основе O2 ±0,2 % Об. |
| Разрешение | 0,01 % Об. |
| Измерение H2S | |
| Диапазон измерений | 0 ... 300 ppm |
| Погрешность |
±10 ppm (0 ... 39,9 ppm) ±10 % от изм. знач. (40 ... 300 ppm) |
| Разрешение | 0,1 ppm |
| Быстродействие t90 | 35 с. |
| Измерение CO2 (ИК сенсор) | |
| Диапазон измерений | 0 ... +50 % об. |
| Погрешность |
±0,3 % об. + 1 % от изм. знач. (0 ... 24,9 % об.) ±0,5 % об. + 1,5 % от изм. знач. (св. 24,9 ... 50 % об.) |
| Разрешение |
0,01 % об. (0 ... 24,9 % об.) 0,1 % об. (св. 24,9 % об.) |
| Быстродействие t90 | 10 с. |
| Скорость/объемный расход воздуха | |
| Диапазон измерений | 0 ... +40 м/с |
| Разрешение | 0,1 м/с (0 ... +40 м/с) |
| Метан (CH4)** | |
| Диапазон измерений | 100 ... 40 000 ppm |
| Погрешность |
±400 ppm (100 ... 4 000 ppm) ± 10 % от изм. знач. (св. 4 000 ppm) |
| Разрешение | 10 ppm |
| Мин. содержание О2 в дымовых газах | 2 % + (2 x изм. знач. метана) |
| Быстродействие t90 | < 40 с. |
| Фактор отклика | 1 |
| Пропан (C3H8)** | |
| Диапазон измерений | 100 ... 21 000 ppm |
| Погрешность |
± 400 ppm (100 ... 4 000 ppm) ± 10 % от изм. знач. (св. 4 000 ppm) |
| Разрешение | 10 ppm |
| Мин. содержание О2 в дымовых газах | 2 % + (5 x изм. знач. пропана) |
| Быстродействие t90 | < 40 с. |
| Фактор отклика | 1,5 |
| Бутан (C4H10)** | |
| Диапазон измерений | 100 ... 18 000 ppm |
| Погрешность |
± 400 ppm (100 ... 4 000 ppm) ± 10 % от изм. знач. (св. 4 000 ppm) |
| Разрешение | 10 ppm |
| Мин. содержание О2 в дымовых газах | 2 % + (6,5 x изм. знач. бутана) |
| Быстродействие t90 | < 40 с. |
| Фактор отклика | 2 |
| Дымовой газ SO2 низ. | |
| Диапазон измерений | 0 ... 200 ppm |
| Погрешность |
±2 ppm (0 ... 39,9 ppm) ±5 (40 ... 200 ppm) |
| Разрешение | 0,1 ppm |
| Быстродействие t90 | 30 с. |
Примечания:
- * - H2 отображается исключительно в качестве индикатора
- ** - При измерении необходимо придерживаться нижнего порога взрываемости. Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газов (пропана или бутана).
Технические характеристики анализатора дымовых газов Testo 350
| Наименование характеристики | Значения |
|---|---|
| Управляющий модуль Testo 350 | |
| Температура хранения | -20 … +50 °C |
| Рабочая температура | -5 … +45 °C |
| Тип батареи | литий-ионный аккумуляторный блок (2600 мАч, 3,7 В) |
| Ресурс батареи | 58 часов |
| Корпус | TPE поликарбонат |
| Класс защиты | IP40 |
| Ресурс батареи | 5 ч (без беспроводн. соединения) |
| Дисплей | Цветной графический |
| Размер дисплея | 240 х 320 |
| Память | 2 мегабайта (250 000 значений) |
| Интерфейс |
Bluetooth; ИК-интерфейс; USB 2.0; Шина передачи данных; подключение к сети |
| Габаритные размеры | 88 x 38 x 220 мм |
| Масса | 440 г |
| Блок анализатора Testo 350 | |
| Температура хранения | -20 ... +50 °C |
| Рабочая температура | -5 … +45 °C |
| Материал корпуса | Пластик (АБС) |
| Класс защиты | IP40 |
| Подключаемые зонды |
1 зонд температуры воздуха, идущего на горение; 1 зонд отбора пробы; 1 зонд температуры; 1 зонд дифференциального давления |
| Ресурс батареи | 5 ч |
| Тип батареи | литиевая батарея |
| Вход постоянного тока | 11 В ... 40 В |
| Источник питания | блок питания пер.тока 100В...240В (50...60 Гц) |
| Расчет точки росы | 0 °Cтр; 99 °Cтр |
| Длина шланга | 16, 2 м макс. (соответствует 5-ти удлинительным шлангам) |
| Макс. пылевая нагрузка | 20 г/м3 пыли в дым. газе |
| Макс. нагрузка влажности | +70°C (темп.точки росы на входе в блок анализатора) |
| Макс. отриц. давление/дым.газ | -300 мбар |
| Макс. избыточ. давление/дым.газ | 50 мбар |
| Объемный расход насоса | 1 л/мин с индикацией производительности |
| Триггерный вход |
напряжение 5...12 Вольт (граница возрастания и убывания) длительность пульса > 1 сек. нагрузка: 5 В/макс, 5 мA, 12 В/макс. 40 мA |
| Память | 250 000 значений |
| Интерфейс |
шина передачи данных; Bluetooth; USB; ИК-интерфейс; подключение к сети; триггерный вход; измерение дифф. давления; вход датчика/ входы датчика; входное напряжение постоянного тока; впуск разбавляющего газа для расширения диапазона измерений |
| Габаритные размеры | 330 x 128 x 438 мм |
| Масса | 4800 г |
Комплект поставки анализатора дымовых газов Testo 350
- управляющий модуль Testo 350;
- аккумулятор;
- память данных;
- USB-кабель;
- порт для шины данных testo;
- комплект документов.
Дополнительное оборудование и аксессуары к анализатору дымовых газов Testo 350
- блок анализатора testo 350;
- газоотборный зонд;
- соединительный шлан;
- трубка Пито;
- транспортировочный кейс.
