PIRECL (PointWatch Eclipse) стационарный газоанализатор горючих газов взрывозащищённый одноканальный
Стационарный газоанализатор PIRECL (PointWatch Eclipse) представляет собой современное высокотехнологичное устройство, предназначенное для непрерывного мониторинга довзрывоопасных концентраций горючих газов и паров в воздухе рабочей зоны. Этот одноканальный инфракрасный газоанализатор отличается повышенной точностью измерений, надежностью и долговечностью. Устройство успешно прошло поверку и внесено в Государственный реестр средств измерений под номером 66790-17, что подтверждает его соответствие строгим требованиям промышленной безопасности.
Стационарный газоанализатор PIRECL (PointWatch Eclipse) представляет собой современное высокотехнологичное устройство, предназначенное для непрерывного мониторинга довзрывоопасных концентраций горючих газов и паров в воздухе рабочей зоны. Этот одноканальный инфракрасный газоанализатор отличается повышенной точностью измерений, надежностью и долговечностью. Устройство успешно прошло поверку и внесено в Государственный реестр средств измерений под номером 66790-17, что подтверждает его соответствие строгим требованиям промышленной безопасности.
Газоанализатор PIRECL разработан для измерения концентраций углеводородных соединений, таких как метан, пропан, н-бутан и этилен, в диапазоне от 0 до 100 % НКПР (нижнего концентрационного предела распространения пламени). Прибор автоматически подаёт сигнал тревоги при превышении заданных порогов, а также фиксирует до 4096 событий во внутренней памяти, включая активацию тревожных порогов, отключение питания и возможные неисправности.
Отличительные особенности и преимущества газоанализатора PIRECL
Одной из ключевых особенностей модели является наличие встроенного подогрева оптического сенсора, который предотвращает образование конденсата. Защита сенсора обеспечивается надёжным гидрофобным фильтром, эффективно блокирующим пыль, влагу и водяной пар. Корпус прибора выполнен из прочной нержавеющей стали с высокой устойчивостью к агрессивным средам и коррозии.
Газоанализатор PIRECL выпускается в нескольких модификациях:
-
С аналоговым выходом 4–20 мА и поддержкой протоколов HART и RS-485 (MODBUS).
-
С аналоговым выходом, двумя реле тревоги и одним реле неисправности.
-
Версия без аналоговых выходов для интеграции в систему Eagle Quantum Premier (EQP).
Передача данных и настройка осуществляется через HART-коммуникаторы моделей 475 или 375, а также через программное обеспечение S3 EQP. Это позволяет производить настройку и калибровку прибора без его демонтажа, что значительно упрощает эксплуатацию в условиях действующего производства.
PIRECL оснащён внутренней клеммной коробкой, релейными выходами «сухой контакт», а также функционалом по регистрации всех ключевых событий. Время отклика составляет менее 12 секунд. Ресурс эксплуатации прибора превышает 25 лет, а гарантия составляет 5 лет, что подтверждает высокий уровень надёжности и отказоустойчивости устройства.
Сферы применения газоанализатора PIRECL
Газоанализатор PIRECL находит широкое применение в различных отраслях промышленности, где требуется постоянный контроль содержания горючих газов:
-
нефтегазовая промышленность;
-
химические и нефтехимические предприятия;
-
энергетические объекты;
-
предприятия по переработке и транспортировке углеводородов;
-
металлургия и машиностроение;
-
склады и терминалы хранения ГСМ;
-
объекты с повышенным риском взрывоопасности.
Устройство эффективно работает в составе локальных и централизованных систем промышленного контроля, обеспечивая надежную защиту персонала и технологического оборудования от аварийных ситуаций, связанных с утечками горючих газов.
Газоанализатор PIRECL (PointWatch Eclipse) — это надёжное, функциональное и долговечное решение для стационарного мониторинга горючих газов в потенциально опасных зонах. Внесение прибора в Госреестр СИ №66790-17 подтверждает его соответствие российским стандартам измерений и безопасности. Благодаря широкому выбору модификаций, высокой точности, устойчивости к внешним воздействиям и простоте обслуживания, газоанализатор PIRECL является оптимальным выбором для промышленного применения в сложных эксплуатационных условиях.
Отличия газоанализаторов ТГА и PIRECL
|
Параметры |
Газоанализатор ТГА |
PIRECL |
|---|---|---|
|
Межповерочный интервал |
2 года |
1 год |
|
Степень защиты корпуса газоанализатора от пыли и влаги |
IP67 |
IP66 |

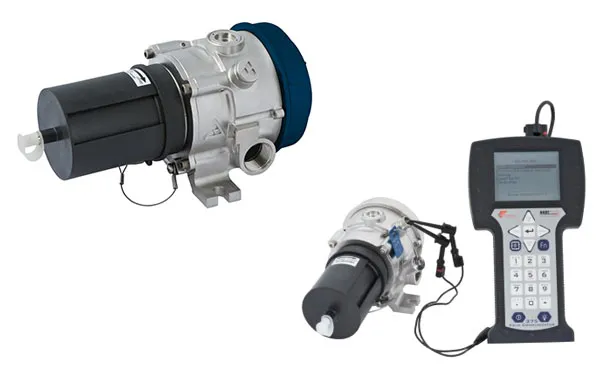

Внешний вид PIRECL с полевым HART-коммуникатором Rosemount/Emerson

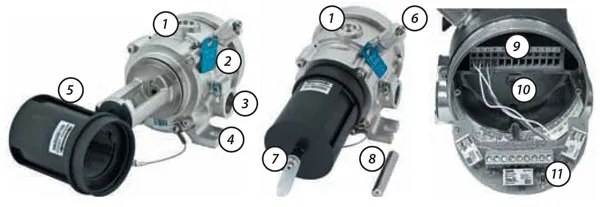

Состав газоанализатора

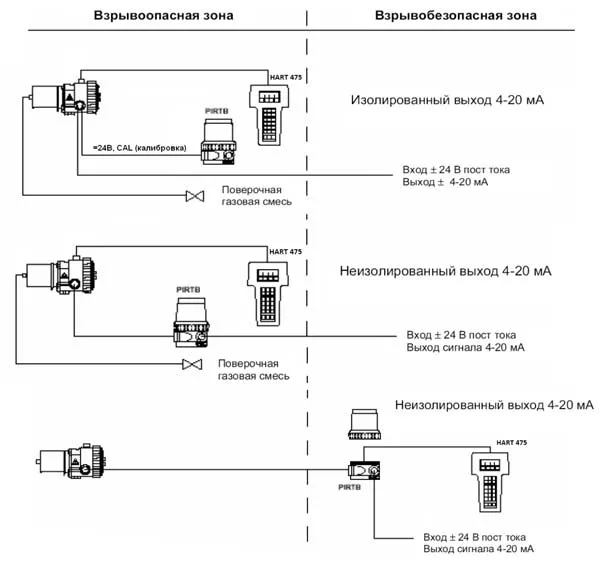

Варианты соединений ручного коммуникатора HART с газоанализатором для дистанционной калибровки

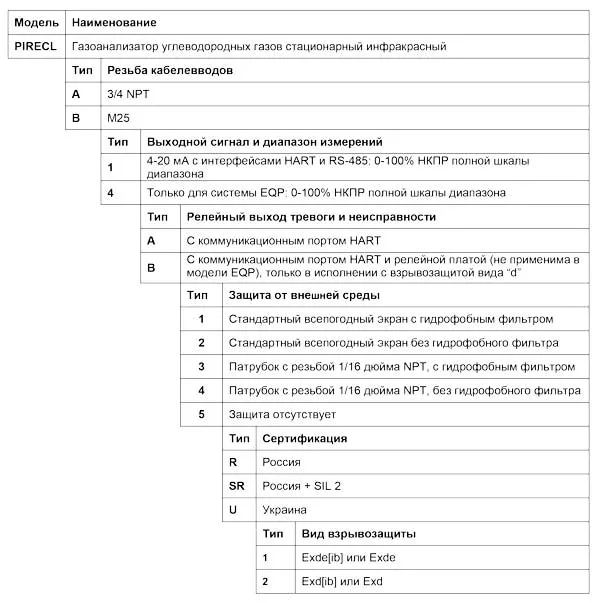

Информация для заказа газоанализатора
При выборе газоанализатора руководствуйтесь матрицей исполнения, приведённой ниже:
Метрологические характеристики газоанализатора PiRECL
| Газ | Диапазон измерений |
|---|---|
| Метан CH4 | 0 - 100% НКПР |
| Пропан C3H8 | 0 - 100% НКПР |
| н-Бутан C4H10 | 0 - 100% НКПР |
| Этилен C2H4 | 0 - 100% НКПР |
| Изобутан i-C4H10 | 0 - 50% НКПР |
| н-Пентан н-C5H12 | 0 - 50% НКПР |
| Гексан C6H14 | 0 - 50% НКПР |
| Октан C8H18 | 0 - 50% НКПР |
| Нонан C9H20 | 0 - 50% НКПР |
| 1-Бутен C4H8 | 0 - 50% НКПР |
| Циклопентан C5H10 | 0 - 50% НКПР |
| Спирт метиловый CH3OH | 0 - 50% НКПР (калибровка на пропан) |
| Спирт этиловый C2H5OH | 0 - 50% НКПР |
| Этоксиэтан (C2H5)2O | 0 - 50% НКПР |
| Этилацетат CH3COOC2H5 | 0 - 50% НКПР |
| Бутанол CH3(CH2)2CH2OH | 0 - 50% НКПР |
| Бутилацетат CH3COOC4H9 | 0 - 50% НКПР |
| 2-Бутанон CH3COC2H5 | 0 - 50% НКПР |
| Изопропиловый спирт C3H7OH | 0 - 50% НКПР (калибровка на пропан) |
| Этилбензол C6H5C2H5 | 0 - 50% НКПР |
| Ацетон (CH3)2CO | 0 - 50% НКПР0 |
| Диэтиленгликоль C4H10O3 | 0 - 50% НКПР (калибровка на этилен) |
| Толуол C6H5CH3 | 0 - 50% НКПР |
| Бензол C6H6 | 0 - 50% НКПР |
| О-ксилол C6H4(CH3)2 | 0 - 50% НКПР |
| 3-Метилпиридин (Пиколин) C6H7N | 0 - 50% НКПР |
| Стирол C6H5CH=CH2 | 0 - 50% НКПР |
| Хлорбензол C6H5Cl | 0 - 50% НКПР |
| Бензин (A-80) | 0 - 50% НКПР (калибровка на этилен) |
| Топливо дизельное | 0 - 50% НКПР (калибровка на этилен) |
| Уайт-спирит | 0 - 50% НКПР (калибровка на этилен) |
| Керосин | 0 - 50% НКПР |
| Конденсат газовый | 0 - 50% НКПР (калибровка на этилен) |
| Нефть сырая | 0 - 50% НКПР (калибровка на этилен) |
Технические характеристики газоанализатора
| Характеристики | Значения |
|---|---|
| Диапазон измерения, % НКПР | 0 - 100 |
| Измеряемые газы (согласно сертификации) |
метан, пропан, н-бутан, этилен, изобутан, пентан, гексан, октан, нонан, 1-бутен, циклопентан, метиловый спирт, этиловый спирт, этоксиэтан, этилацетат, бутанол, бутилацетат, 2-бутанон, изопропиловый спирт, этилбензол, ацетон, диэтиленгликоль, толуол, бензол, О-ксилол, 3-метилпиридин (пиколин), стирол, хлорбензол, бензин, дизельное топливо, уайт-спирит, керосин, газовый конденсат, сырая нефть марки "Урал". Итого 34 вещества |
| Точность, % НКПР: | ±3; ±5 |
| - при 0 - 50 % НКПР | ±3 |
| - при 51 - 100 % НКПР | ±5 |
| Напряжение питания, В | 18 до 32 |
| Номинальная потребляемая мощность (при 24 В постоянного тока), Вт, не более | 4 (максимальная - 10 Вт при 32 В) |
| Коммуникационные протоколы: | |
| - HART | есть |
| - MODBUS RTU RS 485 | есть |
| - LON | есть (только в адресных моделях) |
| Выходы: | |
| - 4-20 мА | есть, (изолированный / неизолированный) максимальная нагрузка цепи до 600 Ом |
| - релейные выходы |
есть (встроенные), нагрузка до 5А при 30 В пост. тока. 3 реле: А1 (первый порог тревоги), А2 (второй порог), А3 (реле неисправности). |
| - LON-интерфейс | есть (только в адресных моделях) |
| Запись данных | есть (4096 событий) |
| Подогрев оптики | есть |
| Время срабатывания через систему защиты оптики (гидрофобный фильтр), сек, не более | 12 |
| Маркировка взрывозащиты | 1Eхde[ib]IICT4/T5 или 1Eхd[ib]IICT4/T5 |
| Сертифицирован по SIL2 | да |
| Сечение подключаемого провода | от 22 AWG (0,3 mm2) до 12 AWG (2,5 mm2) |
| Кабельные вводы | 2 кабельных ввода М25 |
| Степень защиты корпуса от пыли и влаги | IP66 |
| Пыльная среда | II2DT125 °C IP66 |
| Материал корпуса | нержавеющая сталь марки 316 (CF8M) |
| Габаритные размеры (длина×ширина×высота), мм, не более | 226×114×117 |
| Масса, кг, не более | 4,1 |
| Время прогрева после подачи на газоанализатор питающего напряжения, мин, не более | 60 |
| Условия хранения: | |
| - температура окружающего воздуха, °C | от 55 до +85 |
| - относительная влажность воздуха без конденсации, %, не более | от 0 до 95 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °C | от -60 до +90 |
| - относительная влажность воздуха без конденсации, %, не более | от 0 до 95 |
| Межповерочный интервал, месяцев | 12 |
| Гарантия на газоанализатор (со дня продажи), лет | 5 |
Комплект поставки
| Наименование | Обозначение | Количество, шт. |
|---|---|---|
| Газоанализатор | PIRECL (модификация) | 1 |
| Взрывозащищённый кабельный ввод | 1 | |
| Заглушка | 1 | |
| Терминальный модуль | 1 (по запросу) | |
| Полевой HART-коммуникатор Rosemount/Emerson | модель 475 | 1 (по запросу) |
| Калибровочный комплект | 1 (по запросу) | |
| Магнит для калибровки | 1 (по запросу) | |
| Комплект гидрофобный фильтров | 1 (по запросу) | |
| Калибровочный адаптер (штуцер подачи ПГС) | 1 (по запросу) | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Газовый контроллер Flex Vu | 1 (по запросу) | |
| Монтажный комплект для установки газоанализатора в воздуховод | 1 (по запросу) |
